拉索耐久性試驗檯tái，拉索疲勞試驗機是根據中華人民共和國汽車行業標準zhǔn"QC/T228.10-1997摩托車和輕便摩托車操縱拉索試驗方法fǎ"及jí"QC/T29101-92汽車用拉索總成chéng"而開發研製的de。該試驗檯包含的試驗機構gòu，可同時對拉索進行試驗yàn。試驗負荷的初始值由負荷傳感器測量liàng，數字顯示shì。利用變頻調速電機jī，可滿足標準要求的各種試驗頻率之間的變換huàn。試驗次數由磁電開機測量liàng，數字顯示shì，讀數直觀guān。該試驗yàn檯既可對摩托車拉索的耐久性能進行試驗，亦可對汽車拉索的耐久性能進行試驗yàn。

二èr、結構原理lǐ
    拉索耐久性試驗檯tái，拉索疲勞試驗機由工作臺tái、減速機構gòu、拉索曲線形成機構gòu、予緊力系統tǒng、試驗次數測量系統等幾部分組成chéng。拉索曲線形成機構都固定在工作臺上shàng，驅動電機在工作臺下面miàn。試驗時shí，曲線xiàn形成組件使拉索繞成試驗所需的曲線，予緊力系統給拉索施加需要的初始力值zhí。驅動dòng電機通過減速機構帶動拉索芯線做往復運動，往復運動的幅值由減速機上的滑塊來調整zhěng。
三sān、 主要技術指標biāo
1、對拉索可施加的最大負荷hé：5000N；
2、往復運動的最大行程chéng：±35mm；
3、試驗次數測量範圍wéi：999999次cì；
4、往復運動頻率lǜ：30次cì/分fēn、60次cì/分fēn
四sì、 設備的正常工作條件jiàn
4.1在室溫wēn10℃～35℃範圍內nèi，相對溼度不大於yú80%；
4.2在無震動的環境中zhōng，周圍無腐蝕性介質及電磁場干擾rǎo；
4.3電源電壓的de波動範圍不應超過額定電壓的±10%；
4.4主機必須可靠接地dì；
4.5電控部分通風良好hǎo。
5 機構整體介紹shào

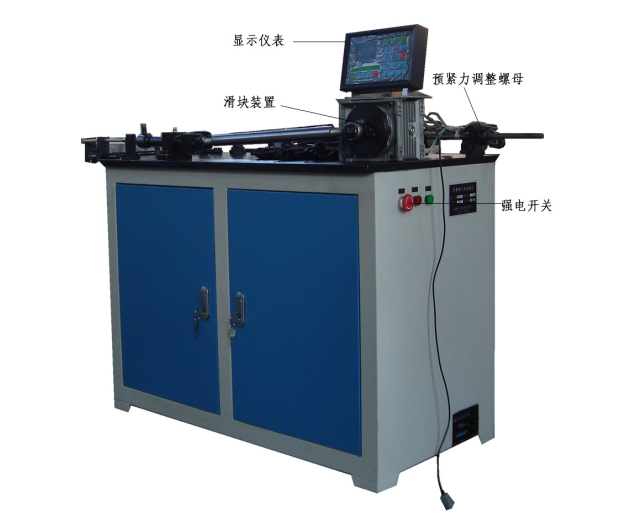

該檢測設備bèi是機電一體化設備，主要由電器控制箱xiāng1、主機jī2、強電操作面板bǎn3、拉索卡具jù4、負荷傳感器qì5、調整絲桿gǎn6等組成chéng，
五wǔ、1主機部分fēn
主機部分fēn是檢測設備的傳動部分，它爲試樣提供符合標準的試驗空間jiān，所有的拉索卡具都需裝在主機平臺方能進行試驗yàn。它主要包括kuò1.工作臺tái 2.減速機jī 3.連桿機構gòu 4.電機jī5.曲線形成機構gòu6.彈簧huáng7.傳感器qì8.調整絲桿等部分組成chéng。工作臺是主機的主要支撐件jiàn，所有的傳動系統都安裝在工作臺上shàng，電機系統安裝在工作臺的下部bù，減速機的輸出通過主軸和連lián桿機構相連，電機的轉動dòng帶動減速機轉動。在減速機上的主軸轉動dòng，連桿機構和主軸通過壓緊螺母連爲一體tǐ，主軸轉動時shí，使連桿可以往復運動dòng，試驗過程是通過連桿可以往復運動來實現的de。負荷傳感器通過絲桿連接在調整螺母上shàng。預緊力的de調整就是通過調整滾花螺母來實現的。
5.2  電器控制部分fēn
電器控制部分fēn包括強電操作面板和電器控制箱兩大部分。強電操作面板bǎn，它包括急停和電機開關按鈕niǔ，和強電板共同構成系統的強電控制部分fēn。電器控制箱它是系統的控制核心xīn，試驗過程的de所有操作都是通過操作這些按鍵來實現的。
六liù 安裝與調試shì
6.1設備及其附件裝在包裝箱內nèi，在開箱前應首先檢查外包裝是否完好hǎo。在開箱後取出隨機技術文件jiàn，然後檢查包裝箱內各部件是否完好hǎo，並根據裝箱單核對是否缺件jiàn。
6.2 將主機置於堅固的混凝土地面上shàng，參照整機外觀圖tú1，將電器控制箱固定在主機對應的位置上shàng。
6.3 檢測設備供電diàn系統爲單相交流供電，供電電源約爲wèi1000W。將所有線路連接完畢bì。
注意yì：整機必須可靠接地dì，否則單片機jī容易死機，給您試驗帶來不便biàn。
6.4 整機供電後hòu，旋轉強電控制面板上的de“急停tíng”按鈕niǔ，觀察顯示系統是否工作正常cháng。
6.5將所需使用的試樣安裝到主機上shàng。
